1 Назначение

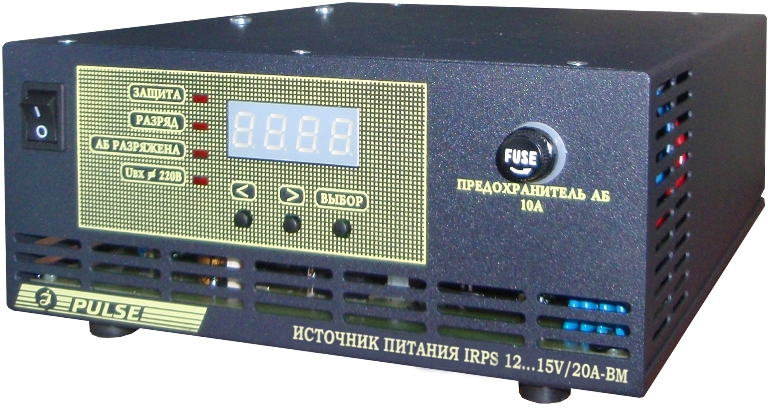

1.1 Устройство зарядное CU 12V/20A (далее – прибор) предназначен для питания различной радиоэлектронной аппаратуры постоянным током с напряжением 10,5…15,0В от сети переменного тока 220V-50Гц, а при ее отсутствии от аккумуляторной батареи (АБ) с напряжением 12В.
1.2 Условия эксплуатации:
- температура окружающего воздуха от 0°С до +40°С;
- относительная влажность воздуха 95% при температуре +35°С;
- режим работы – круглосуточный.
2 Основные технические данные и характеристики
2.1 Номинальное значение напряжение питающей сети переменного тока 220В.
2.2 Рабочий диапазон напряжения питающей сети переменного тока (180…250)В.
2.3 Допустимый диапазон напряжения питающей сети переменного тока (170…265)В.
2.4 Диапазон установки выходного напряженияпостоянного тока Uвых (12,0…15,0)В.
2.5 Суммарный ток по нагрузке и заряду аккумуляторной батареи Iмакс 20А.
2.6 Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, не более 1%.
2.7 Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс и номинальном напряжении питающей сети, не более 1%.
2.8 Пульсации выходного напряжения в режиме стабилизации напряжения, не более 200мВ эффективного значения.
2.9 Пульсации выходного напряжения в режиме стабилизации напряжения, не более 300мВ эффективного значения.
2.10 Температурный дрейф выходного напряжения в режиме стабилизации напряжения, не более 0,02%/°С.
2.11 Максимальный выброс выходного напряжения при сбросе нагрузки от 0,9 Iмакс до 0 в режиме стабилизации напряжения, не более 5% от Uвых эффективного значения.
2.12 В приборе защита от перегрузок и коротких замыканий в первом канале осуществляется автоматически путем перехода из режима стабилизации напряжения в режим ограничения тока и наоборот.
2.13 В приборе предусмотрено автоматическое подключение резервной аккумуляторной батареи к потребителю, последующее отключение ее при разряде ниже допускаемого уровня, а также восстановление емкости зарядным током после появления напряжения в питающей сети.
2.14 Диапазон установки зарядного тока подключаемой АБ IАБ (1…10) А.
2.15 Напряжение на аккумуляторной батарее, при котором происходит ее автоматическое подключение к нагрузке при отсутствии напряжения сети переменного тока 11,5В (первое подключение) и 12,5В (последующие подключения).
2.16 Минимальное напряжение на аккумуляторной батарее, при котором происходит ее автоматическое подключение на заряд при появлении напряжения сети переменного тока 8В.
2.17 Напряжение на аккумуляторной батарее, при котором происходит ее автоматическое отключение от нагрузки при разряде 10,5В.
2.18 По способу защиты человека от поражения электрическим током прибор соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20.
2.19 Электрическая прочность изоляции между замкнутыми контактами сетевого шнура и корпусом, между замкнутыми выходными клеммами и корпусом, а также между замкнутыми контактами сетевого шнура и замкнутыми выходными клеммами прибора, выдерживает без пробоя испытательное напряжение 1000В эффективного значения.
2.20 К.П.Д. прибора при максимальной выходной мощности, не менее 0,8.
2.21 Габаритные размеры прибора (Ш×В×Г) 200×92×300мм.
Масса прибора, не более 3,5кг.
|
