1 Назначение

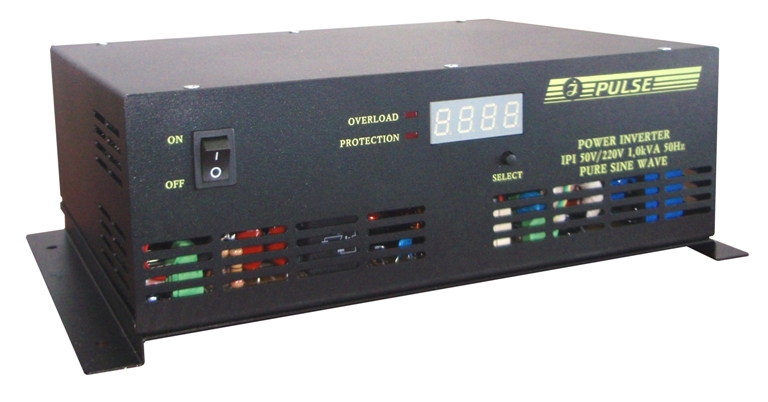

1.1 Преобразователь напряжения (инвертор) 50В постоянного тока IPI 50V/220V 1,0kVA 50Hz (далее – преобразователь) предназначен для питания приемников электроэнергии с мощностью потребления до 1000ВА однофазным напряжением 220В переменного тока частотой 50Гц.
1.2 Преобразователь рассчитан на непрерывную круглосуточную работу в закрытых помещениях при следующих климатических условиях:
- температура окружающей среды от 0°С до +40°С;
- относительная влажность воздуха до 95% при температуре среды +25°С.
2 Основные технические данные и характеристики
2.1 Номинальное значение напряжения электропитания постоянного тока 50В.
2.2 Рабочий диапазон напряжения электропитания постоянного тока (46…70)В.
2.3 Допустимый диапазон напряжения электропитания постоянного тока (42…72)В.
2.4 Номинальное значение выходного напряжения переменного тока (220±2)В.
2.5 Номинальное значение частоты выходного напряжения (50±1)Гц.
2.6 Номинальное значение полной мощности нагрузки 1000ВА.
2.7 Рабочий диапазон мощности нагрузки от 0 до 100% от номинального значения.
2.8 Вид нагрузки – активная, активно-индуктивная, активно-емкостная, нелинейная (выпрямитель с фильтром).
2.9 Рабочий диапазон коэффициента мощности нагрузки 0,7…1.
2.10 Фактор перегрузки по мощности 1,7:1 в течение 5с.
2.11 Коэффициент искажения синусоидальности выходного напряжения при номинальном значении мощности активной нагрузки, не более 10%.
2.12 Ток, потребляемый преобразователем при номинальных значениях входного напряжения и полной мощности нагрузки, не более 23А.
2.13 Преобразователь имеет защиты от перегрузок и короткого замыкания на нагрузке, от пониженного либо повышенного напряжения электропитания, от неправильной полярности подключения напряжения электропитания, а также от перегрева.
2.14 Автоматическое отключение преобразователя происходит при выходе напряжения электропитания за пределы допустимого диапазона. Автоматическое включение преобразователя происходит при возвращении электропитания в пределы рабочего диапазона.
2.15 Электрическая прочность изоляции между замкнутыми входными клеммами и корпусом преобразователя, между замкнутыми выходными клеммами и корпусом преобразователя, а также между замкнутыми входными и замкнутыми выходными клеммами преобразователя, выдерживает без пробоя испытательное напряжение 1000В переменного тока частотой 50Гц (эффективное значение) в течение 1мин.
2.16 К.П.Д. преобразователя при номинальных значениях входного напряжения и полной мощности нагрузки, не менее 0,85.
2.17 Способ охлаждения – принудительная вентиляция с терморегулированием производительности подачи воздуха.
2.18 Габаритные размеры преобразователя (ШxВxГ) 295x95x220мм.
Масса преобразователя, не более 3,5кг.
|
